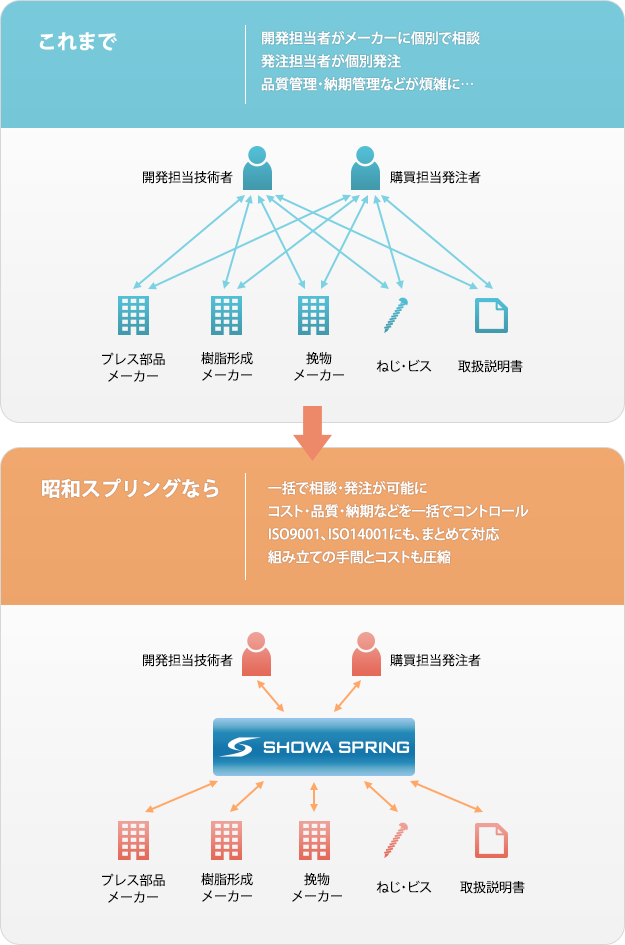

部品生産だけでなくアセンブリによって、さらにお客様の手間と時間を省きます。

アセンブリ解説

シールド金具

シールド金具
【 DATA 】

材質:C5191P                                     板厚:t=0.1                                       加工:タレパン加工、板金加工、脱脂

材質がリン青銅で柔らかく、板厚がt0.1とかなり薄い為変形しないように丸め加工を数回に分けて内径寸法φ6.0になる様に加工をしております。

スパイラル万年筆

【 DATA 】
材質:真鍮                                            寸法:t1.6×3.2×130

加工方法は芯金に材料を巻き付けて                  スパイラル形状に加工ができます。                     現品は130㎜の長さで長物対応が可能です。                    材質は真鍮の板材を使用しております。

大型コイルバネ

大型バネ (3)_R
【 DATA 】


材質:SAE9254(米国規格 シリコンクロム鋼SUP12相当材)                         寸法:線径Φ21×自由長200                                     加工:熱間成形                                     表面処理:静電粉体塗装

大型プラントで使用されている、熱間成形の圧縮ばねです。                                  線径がφ21㎜と大きく、最大荷重は30,000N以上になります。                熱間成形の為、本品のように線径が太いばねや、大型のばねも製作可能です。

ダブルトーションバネ

IMG_0863_R
【 DATA 】


材質:SUS304-WPB                                       加工:機械加工

ダブルトーションバネと呼ばれるバネです。                  コイル部分が2つあるのが特徴です。                         多様な材質、寸法にて製作可能です。

フィリピン板金④

IMG_0780_R
IMG_0782_R
【 DATA 】


材質:鉄                                                板厚:2㎜                                                          加工:レーザー、ベンダー、タップ                                 表面処理:クロムメッキ

フィリピンの協力メーカー様における板金加工事例です。                                     外径をレーザーで加工後、ベンダーで曲げ、一部の穴はタップ加工を行っています。                                        その後、防錆性を上げるため、クロームメッキを施しています。

フィリピン板金③

IMG_0785_R
IMG_0789_R
【 DATA 】


材質:鉄(溶融亜鉛メッキ鋼板)                                    板厚:2㎜                                      加工:レーザー、ベンダー、研磨、ティグ溶接

フィリピンの協力メーカー様における板金加工事例です。                   外径をレーザーで加工後、ベンダーで箱状に曲げて部材を製作しています。               継ぎ目はティグ溶接した後、研磨工程で外形を整え、部材同士をボルト締結しています。                                             溶融亜鉛メッキ鋼板への加工を得意としておりますので、ご入用の際はご相談下さい。

フィリピン板金②

IMG_0775_R
IMG_0776_R
【 DATA 】


材質:鉄                                   板厚:3㎜                                  加工:プレス、ベンダー、ティグ溶接フィリピンの協力メーカー様における板金加工事例です。各部材について、外形をプレス加工で打ち抜き、曲げはベンダー加工で行っております。                                また、部材同士をティグ溶接で接合後、表面に白色の粉体塗装を施しております。                                   大物・厚物に対する複雑な加工も、現地で対応可能となります。

フィリピン板金

IMG_0771_R
IMG_0772_R
【 DATA 】


材質:鉄                                           板厚:5㎜                                                              加工:レーザー、ティグ溶接                                          表面処理:クロムメッキ

フィリピン・セブ州の板金加工協力メーカーでの加工事例となります。                      切断から各種加工・溶接まで一貫生産が可能で、本製品においては外形をレーザー加工で切断し、部材同士をティグ溶接で接合しています。                            大型・厚物の溶融亜鉛メッキ品に対する加工や、粉体塗装等も対応できますので、お困りの際はご相談下さい。

ファイバーレーザー溶接

ファイバー溶接_R
ファイバー溶接 (2)_R
【 DATA 】


材質:SUS304-HL                                       板厚:1.0㎜                                          加工:ファイバーレーザー溶接

計測器のケースとして用いられる板金部品です。                                 ステンレスのヘアライン材を箱型に曲げ、継ぎ目にファイバーレーザー溶接を施しております。ファイバーレーザー溶接では、アルゴン溶接よりも更に、溶接面が綺麗な仕上がりとなります。

アルゴン溶接

アルゴン溶接 (3)_R
アルゴン溶接 (2)_R
【 DATA 】


材質:SUS304-HL                              板厚:1.0mm                                  加工:アルゴン溶接

計測器のケースとして用いられている板金部品です。                            ステンレスのヘアライン材を箱型に曲げ、継ぎ目にアルゴン溶接(非溶融電極式溶接)を施しております。                                            アルゴン溶接ではスパッタの発生が抑えられ、溶接面が綺麗な仕上がりとなります。

金網製品

P1210093_re
P1210084_re
【 DATA 】


材質:SUS304(オーステナイト系ステンレス)

線径:0.18mm、50メッシュ

加工:プレス本製品の大きさはφ10です。

プレス加工にて加工しております。他の線径、形状、大きさ、メッシュも加工可能です。

ゼンマイバネ

ゼンマイバネ
【 DATA 】


材質:SUS301CSP-EH

(オーステナイト系ステンレス)

板厚:0.1mm

加工:機械巻き+手加工小型のゼンマイバネです。大型のものやS型、リボン鋼でも対応可能です。

組立まで行い、完成品の状態まで対応しております。

引き戸の開閉部材や小型柵線などに使用頂いております。

ゼンマイバネを利用した製品

ゼンマイバネを利用した製品
エキスパンドベルト
【 DATA 】


製品内部に使用しているゼンマイバネを弊社にて対応しております。

材質:SUS301CSP-EH
(オーステナイト系ステンレス)

板厚:0.15mm

加工:機械巻き+手加工商品名は「エキスパンドベルト」、様々な用途に使えるベルト式のパーティションです。

頑丈、軽量で相手物を選ばずに使用できます。内部に入っているゼンマイバネでベルトを巻き取る仕組みになっております。

Amazonでのご購入はこちら

マルチフォーミング加工

マルチフォーミング加工 (1)
マルチフォーミング加工 (2)
【 DATA 】


材質:SUS304 2B
(オーステナイト系ステンレス)

板厚:0.2mm
加工:マルチフォーミング

板厚0.2mm、大きさ8mm程度と小さい製品の加工事例です。

線バネのご提案

線細工の製品
【 DATA 】


材質:SUS304WPB
線径:Φ1.5mm
加工:機械加工

径の異なる配管同士を固定する留め具で、板バネではなく線径Φ1.5のステンレス線を加工している製品です。
板バネでも対応可能ではありましたが、線バネでは金型を起工せずに製作可能であった為、線バネにて形状を設計・提案させて頂きました。
弊社では、お客様の予算や製品用途などを考慮して最適なご提案が出来るよう心掛けております。
